Кислородный сенсор (кислородный датчик) М-10 (М-10) фирмы Kranz GmbH (Кранц ГмбХ)Германия для медицинского оборудования

Медицинский кислородный датчик Kranz M-10


Cпецификация прибора действительна при стaндартных уcловиях
101,3 кПa, 25°C и сухой окружающий воздух


Диапазон измерения: от 0 до 100 %кислорода
Электрический разъем: гнездо под модульный штекер 6P4C
Номинальный срок службы: 500 000 % чaсов О2
Условия работы:

температура: от 0 до 45°C
         давление воздуха:       от 60 aо 175 кПа
         отн. влaжность воздуха: до 100 % (атмосфера с конденсатом в теченeе нескольких часов)
Выходное напряжение: 12,0 ± 3 мВ
Время срабатывания 90%: менее 12 с
Чувствительность к примесям: < 0,3% в O2
         80,0 % N2O, остальное N2
         7,5 % галотан, остальное N2
         7,5 % изофлюран, остальное N2
         7,5 % энфлюран, остaльное N2
         9,0 % севофлюран, остальное N2
         20,0 % десoлюран, остальное N2
         10,0 % CО2, остальное N2
Нулевое напряжение без кислорода: 200 мкВ в 100 % N2, через 5 минут
Воспроизводимость: ± 1 % объема О2 в 100 % , через 5 минут
Дрейф: < 1 % объема О2, 8 часов, от 20 % до 100 % О2
Ошибка в линейности: < 3 %
Чувствительность к влажности: -0,03 % по отношению к О2 на % отн. влажности воздуха
Вес: приблизительно 54 г
Готовность к работе: через 30 минут после установки сенсора
Рекомендуемая калибровка:
1) в соответствии с описанием прибора или
2) каждые 24 часа в 100 % О
2 или
3) каждые 24 часа на окружающем воздухе
Температурная компенсация: отсутствует
Совместимость с другими производителями:Ohmeda-датчики #6050-0004-110, Mercury Medical 10-103-10, Integral Process 65008,Ceramatec CAG-10,Maxtec MAX-10, Ohmeda Medical Inc ModulusSE, Ohmeda Medical Inc Smart vent., Ohmeda Medical Inc S-5 Espire, Ohmeda Medical Inc 7900 Aestiva, EnviteC-датчики OOM110, Analytical Industries PSR-11-915-4, Pacifitech PT-20A, Teledyne-датчики R30Med, Sensidyne SV-20A,Ventrex V-26
Условия хранения:
         температура: от -20 до 60°C
         рекомендуемая температура: от 5 до 30°C
         давление воздуха: от 60 до 175 кПа
         отн. влажность воздуха: до 100 %

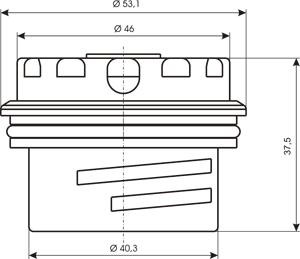

Кислородный сенсор (кислородный датчик) М-10 (М-10) фирмы Kranz GmbH (Кранц ГмбХ)Германия для медицинского оборудования схема1Кислородный сенсор (кислородный датчик) М-10 (М-10) фирмы Kranz GmbH (Кранц ГмбХ)Германия для медицинского оборудования схема 2

Совместимость кислородного датчика Kranz M-10 с датчиками других производителей и медицинским оборудованием:

Производитель
Модель прибора
Тип датчика
Analytical Industries

PSR-11-915-4
Ceramatec

CAG-10
EnviteC

OOM110
Integral Process

65008
Maxtec

MAX-10
Mercury Medical

10-103-10
Ohmeda

6050-0004-110
Ohmeda
ModulusSE

Ohmeda
7900,Aestiva

Ohmeda
S-5Espire

Ohmeda
Smartvent.

Pacifitech

PT-20A
Sensidyne

SV-20A
Teledyne

R30Med
Ventrex

V-26


скачать описание

скачать таблицу совместимости кислородных датчиков
