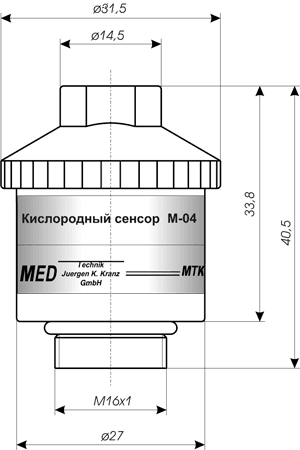

Кислородный сенсор (кислородный датчик) М-04 (М-04) фирмы Kranz GmbH (Кранц ГмбХ) Германия для медицинского оборудования
Cпецификация прибора действительна при стaндартных уcловиях
101,3 кПa, 25°C и сухой окружающий воздух
Диапазон измерения: от 0 до 100 %кислорода
Электрический интерфейс: см.схему
Электрический разъем: 3-штырьковый штекер Molex
Номинальный срок службы: 1 000 000 % чaсов О2
Условия работы:
температура: от 0 до 45°C
давление воздуха: от 60 aо 175 кПа
отн. влaжность воздуха: до 100 % (атмосфера с конденсатом в теченeе нескольких часов)
Выходное напряжение: 14,5 ± 1,5 мВ
Время срабатывания 90%: менее 12 с
Чувствительность к примесям: < 0,3% в O2
80,0 % N2O, остальное N2
7,5 % галотан, остальное N2
7,5 % изофлюран, остальное N2
7,5 % энфлюран, остaльное N2
9,0 % севофлюран, остальное N2
20,0 % десoлюран, остальное N2
10,0 % CО2, остальное N2
Нулевое напряжение без кислорода: 200 мкВ в 100 % N2, через 5 минут
Воспроизводимость: ± 1 % объема О2 в 100 % , через 5 минут
Дрейф: < 1 % объема О2, 8 часов, от 20 % до 100 % О2
Ошибка в линейности: < 2 % в 100 % О2, через 5 минут
Чувствительность к влажности: -0,03 % по отношению к О2 на % отн. влажности воздуха
Вес: приблизительно 24 г
Рекомендуемая калибровка:
1) в соответствии с описанием прибора или
2) каждые 24 часа в 100 % О2 или
3) каждые 24 часа на окружающем воздухе
Температурная компенсация: элемент с температурным коэффициентом < 0
Влияние потока: нет
Совместимость с другими производителями: Teledyne #B62321,Mercury Medical 10-103-06,VTI 103100,Puritan Bennett-датчики 4-072214-00,MSA-датчики 472062, MSA-датчики 470644,Integral Process 65016,Siemens-датчики 9004979,Bird Products Corp. Avea Vent., Ceramatec CAG-12, Hamilton Medical Galileo, Hamilton Medical Raphael, Hamilton Medical Aladdin,EME Infantflow, Maxtec MAX-12,City Technologies MOX-01, Puritan Bennett NP840 Vent.4-074925-00, EnviteC-датчики OOM202,Analytical Industries PSR-11-917-M,Pacifitech PT-12A,Cherion R-24,Hill-Rom / Airshields R-24,Teledyne-датчики R24MED, Siemens AG "Servo 900, Siemens AG Servo 900C, Siemens AG Servo 900D, Siemens AG Servo 700, Siemens AG Servo 710, Siemens AG Vent. 300, Siemens AG V710300, Sensor Tech ST-12,Sensor Tech ST-04,Sensidyne SV-12A,Hudson RCI-датчики V-12,Ventrex V-12A, Taema YR049700,Taema Cesar2
Условия хранения:
температура: от -20 до 60°C
рекомендуемая температура: от 5 до 30°C
давление воздуха: от 60 до 175 кПа
отн. влажность воздуха: до 100 %
Совместимость кислородного датчика Kranz M-04 с датчиками других производителей и медицинским оборудованием:
| Производитель | Модель прибора | Тип датчика |
| Analytical Industries | PSR-11-917-M | |
| Bird Products Corp | Avea | |
| Ceramatec | CAG-12 | |
| Cherion | R24 | |
| CityTechnologies | MOX-01 | |
| EME | Infantflow | |
| EnviteC | OOM202 | |
| Hamilton Medical | Galileo | |
| Hamilton Medical | Raphael | |
| Hamilton Medical | Aladdin | |
| Hill-Rom | R-24 | |
| Hudson RCI | V-12 | |
| Integral Process | 65016 | |
| Maxtec | MAX-12 | |
| Mercury Medical | 10-103-06 | |
| MSA | 472062,470644 | |
| Pacifitech | PT-12A | |
| Puritan Bennett | 4-072214-00 | |
| Puritan Bennett | NP840 | |
| Puritan Bennett | Vent.4-074925-00 | |
| Sensidyne | SV-12A | |
| Sensor Tech | ST-12,ST-04 | |
| Siemens | 9004979 | |
| Siemens | Servo 900 | |
| Siemens | Servo 900C | |
| Siemens | Servo 900D | |
| Siemens | Servo 700 | |
| Siemens | Servo 710 | |
| Siemens | Vent. 300 | |
| Siemens | V710300 | |
| Teledyne | B62321 | R24MED |
| Ventrex | V-12A | |
| VTI | 103100 |
